Gid konplè pou 5-Machin CNC aks





Tablo nan sa ki

 1.Ki sa ki se yon 5-Machin CNC aks?
 2.Types de 5-Aks CNC pou machin avanse
 3.5-Aks CNC D' kont 3+2 D' ak 4+1 D'
 4.Opsyon Konfigirasyon pou 5-Sant Machining Aks yo
 5.Poukisa chwazi 5-Aks CNC D'?
 6.Programming 5-Aks CNC pou machin avanse
 7.Etap kle nan 5-Aks CNC D'
 8.Cutting Zouti pou CNC D '
 9.Custom 5-Aks CNC Machining Sèvis

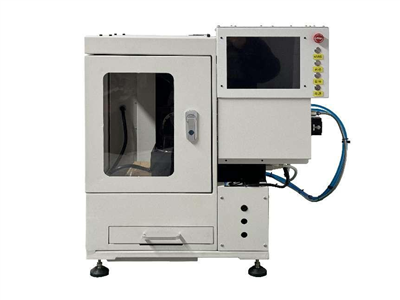

1.Ki sa ki se yon machin senk-aks CNC?

Yon machin CNC senk-aks se yon aparèy segondè-presizyon ki ka fè operasyon zouti ansanm atravè senk aks, apwopriye pou manifakti pati ak fòm konplèks ak fini sifas amann. Konpare ak zouti machin tradisyonèl twa-aks, zouti machin senk-aks bay pi wo degre de libète epi yo ka travay nan plizyè direksyon ansanm, amelyore efikasite pwosesis ak presizyon.
Anplis de aks X, Y, ak Z, machin senk-aks gen ladan tou A, B, oswa C aks. Aks adisyonèl sa yo kontwole wotasyon ak enklinezon tab travay la, sa ki pèmèt pyès travay la koupe nan plizyè ang. Sa a pèmèt pwosesis la nan jeyometri konplèks, espesyalman egzak koupe bò lè wotasyon 360 degre. Zouti a ka balanse sou materyo estasyonè a, oswa tab travay la ka panche nan ang lan vle satisfè yon varyete de bezwen pwosesis konplèks. Kalite ak pwosesis metòd zouti machin senk-aks varye selon konfigirasyon espesifik ak kondisyon aplikasyon an.



2.Types nan senk-aks CNC machin zouti

Pou satisfè bezwen diferan mache, manifaktirè ekipman CNC yo te fèt yon varyete senk-aks CNC machin zouti. Yo sitou distenge pa wotasyon tab travay la oswa mouvman zouti nan diferan direksyon. Sa ki anba la yo se senk kalite komen nan senk-aks CNC machin zouti:



(1) Kalite tèt koton doub-pivot

Sa a kalite zouti machin dirèkteman kontwole direksyon aks zouti a atravè de kowòdone wotasyon, bay gwo presizyon kapasite pwosesis milti-ang.


(2) Kalite tèt balanse anplasman

Nan kalite sa a, de aks kowòdone yo sitiye pi wo a zouti a, men aks wotasyon an se pa pèpandikilè ak aks lineyè a, ki se apwopriye pou pwosesis la nan fòm konplèks.


(3) Kalite platin doub

Zouti machin doub tablèt la kontwole wotasyon espas atravè de kowòdone wotasyon, epi li ka fè koupe egzak nan plizyè aks an menm tan.


(4) Kalite tab anplasman

Sa a kalite zouti machin mete de aks kowòdone sou tab travay la, ak aks wotasyon an pa pèpandikilè ak aks lineyè a, ki se apwopriye pou milti-ang ak konplèks pwosesis jewometrik.


(5) Rotary tab + wotasyon kalite tèt file koton

Zouti machin sa a aplike de kowòdone wotasyon nan zouti a ak materyo respektivman, bay pi wo fleksibilite ak presizyon, epi li ka reyalize konplèks pwosesis twa dimansyon.



3. 5-aks CNC D' vs 3+2 D' vs 4+1 D'



Machin senk-aks=machin senk-bò?
Machin senk-aks ak machin senk-bò yo se de metòd D diferan. Machin senk-aks enplike senk aks k ap deplase ansanm epi li apwopriye pou machining pati pi konplèks, pandan y ap machin senk-bò (3+2 MACHINING) baze sou twa aks epi li ajoute aks wotasyon ak enklinezon nan machin senk figi nan yon sèl konfigirasyon. .

3+2-aks CNC D'
3+2 MACHINING, oswa machin senk-bò, itilize twa aks lineyè, plis yon aks wotasyon ak yon aks enklinezon. Metòd sa a ka machin senk kote nan yon pati nan yon sèl konfigirasyon, lè l sèvi avèk de rach adisyonèl yo pou repositionne pyès la.

4+1-aks CNC D'
4+1 MACHINING itilize yon zouti machin senk aks, men ranje yon sèl aks wotasyon oswa enklinezon. Kat aks travay ansanm, epi anjeneral se sèlman yon sèl aks yo itilize pou pwezante. Li gen plis pouvwa pase 3+2 D', men toujou pa totalman ekivalan a 5-aks D'.

Full 5-aks CNC D'
Machining konplè 5-aks se senk aks k ap travay ansanm, ki gen ladan twa aks lineyè ak de aks rotary, ki ka fè fòm pi konplèks ak machin presizyon. Apwopriye pou pati ki mande gwo presizyon ak jeyometri konplèks, tankou sifas zen, fòm espesyal ak machin kre.

D' senk-aks fèt nan Kiba pou konplèks Et presi D' travay, pandan senk-bò D' se plis yon ekspansyon sou baz twa aks. Pwogram zouti machin senk-aks pi konplèks pase twa-aks, ak konsepsyon jeyometri zouti a pi sofistike.



4.Konfigirasyon Kalite 5-Sant Machining Aks

Kalite konfigirasyon machin CNC aks komen 5-yo enkli tab-tab, tèt-tab, tèt-tèt, ak lòt konbinezon.
Konfigirasyon tab-tab
Konfigirasyon sa a souvan refere yo kòm yon machin tab trunnion, ak karakteristik de aks rotary entegre nan tab la, pandan y ap tèt la nan machin nan rete estasyonè. Materyo a pozisyone pa wotasyon tab la. Konfigirasyon sa a baze sou yon machin CNC tradisyonèl twa-aks ki itilize de aks rotary pou ajiste oryantasyon materyo-a. Konfigirasyon trunnion a bay ekselan kapasite undercotting, yon espas travay pi gwo, ak pi gwo vitès ak rezistans pou gwo presizyon ak gwo echèl D.
Tèt-tab konfigirasyon
Nan konfigirasyon sa a, tèt la nan machin nan fè tout mouvman rotary, pandan y ap tab la rete estasyonè. Tèt la ka vire oswa panche nan plizyè ang pou konplete travay konplèks D '. Konfigirasyon sa a trè efikas pou D 'machin ki gen fòm konplèks ak espas ki sere, espesyalman pou aplikasyon ki mande pou D 'wo presizyon.
Tèt-tèt konfigirasyon
Yon machin tèt-tèt se yon konfigirasyon pi konplèks kote tou de tèt machin nan ka vire. Machin sa a bay plis degre libète pase lòt konfigirasyon, sa ki pèmèt operasyon D 'pi konplèks. Apwopriye pou travay MACHINING ki mande pou koupe nan plizyè ang ansanm. Konfigirasyon tèt-tèt la patikilyèman apwopriye pou machinn pati delika ak jeyometri konplèks, epi li bay pi gwo estabilite ak presizyon.



5.Poukisa itilize 5-aks CNC D'?

5-Zouti machin CNC aks yo gen avantaj enpòtan nan plizyè endistri, espesyalman nan domèn medikal, ayewospasyal ak otomobil, ki kapab trete fòm konplèks, gwo presizyon ak sifas lis.
Kontrèman ak zouti machin tradisyonèl 3-aks, 5-machin CNC aks ka ranpli plizyè aspè koupe, perçage ak tape ansanm nan yon sèl konfigirasyon, anpil ekonomize tan ak amelyore efikasite. Li ka okipe jeyometri konplèks ke zouti machin tradisyonèl yo pa ka ranpli, diminye bezwen pou repositionnement pyès materyo, kidonk amelyore presizyon D ak bon jan kalite sifas yo. Segondè presizyon ak estabilite nan machin CNC aks 5- fè yo ideyal pou pwodiksyon an mas ak fabrikasyon wo estanda, espesyalman nan endistri ki mande tolerans segondè ak kontou amann. Lè yo diminye entèvansyon imen, 5-machinizasyon aks amelyore efikasite pwodiksyon ak bon jan kalite pwosesis epi li se yon zouti endispansab pou manifakti modèn.
Avantaj 5-aks CNC D'
 Vin pi kout tan livrezon ak amelyore efikasite pwodiksyon an
 Amelyore presizyon machin ak bon jan kalite
 Pèmèt D nan jeyometri konplèks ak detay
 Amelyore kapasite pwodiksyon an
 Ranplase plizyè ekipman D'
 Diminye erè potansyèl nan pwosesis D '
 Pwolonje lavi zouti koupe atravè seleksyon zouti otomatik ak vitès koupe optimize
 Diminye vibrasyon epi reyalize pi wo sifas fini



6.Programming 5-aks CNC machin yo
Pwogramasyon G-kod pou 5-machin CNC aks yo kòmanse ak yon modèl ki fèt nan lojisyèl CAD, ki Lè sa a, konvèti nan yon algorithm ki gen ladan vitès file koton, vitès alimentation, ak mouvman zouti. Konpare ak machin tradisyonèl 3-aks, 5-machin aks mande pou kontwole diferan ang zouti a ak chemen enklinezon tab la.

Metòd pwogramasyon
Nan pwogramasyon aks 5-, gen de fason pou kontwole mouvman wotasyon: lè l sèvi avèk ang wotasyon oswa vektè zouti. Vektè zouti presize ang wotasyon oswa enklinezon atravè kòmandman aks X, Y, ak Z, ki fleksib epi ki pèmèt pwogramasyon yo dwe pataje ant diferan machin san yo pa bezwen annotasyon aks espesifik (A, B, ak C aks). Lojisyèl yo itilize souvan gen ladan Autodesk, Mastercam, Siemens NX, PowerMill, ak Edgecam.

5-aks CNC D' pwen
Koupe pousantaj: Asire ke zouti nan machin ka efektivman kontwole chemen an koupe.
Fonksyon gade pi devan: Amelyore efikasite kalkil epi asire pwosesis lis.
Sistèm detantè zouti: Chwazi yon detantè zouti apwopriye pou fè pou evite vibrasyon zouti pandan pwosesis la.
Pousantaj manje: Kontwole rezonab manje ak vitès zouti pou pwolonje lavi zouti.
Refwadisman: Sèvi ak awozaj ak librifyan apwopriye, anpeche surchof, epi retire fatra.
Simulation chemen zouti: Fè simulation chemen zouti anvan pwosesis pou asire pwosesis egzat.



7.Etap kle lè w ap fè 5-Aks CNC D'

Asire Pwosesis pousantaj Matching
Asire ke machin CNC a gen ase pousantaj pwosesis pou kontwole efektivman chemen zouti koupe ki endike nan kòd G la epi evite nenpòt reta oswa erè pandan pwosesis la D.

Pèmèt Look-Ahead
Pèmèt fonksyon gade-avan an ede machin CNC kalkile chemen an davans pou yon pwosesis D 'pi douser ak pi efikas.

Chwazi bon sistèm detantè zouti
Chwazi yon sistèm detantè zouti ki estab se esansyèl pou asire ke zouti a pa vibre pandan pwosesis la D ', kidonk asire bon jan kalite D ak presizyon.

Kontwòl Pousantaj Feed ak Vitès Zouti
Jis kontwole pousantaj manje a ka ogmante lavi zouti. Byen ajiste vitès zouti a pou adapte bezwen machin nan diferan materyèl ka ede pwolonje lavi zouti a.

Sèvi ak bon awozaj
Sèvi ak bon awozaj (tankou librifyan oswa sistèm jè dlo) pou diminye chalè koton an, evite surchof nan zouti a, asire estabilite pandan pwosesis la koupe, epi netwaye materyèl la fatra nan zòn nan koupe.

Simulation chemen zouti
Anvan machinn aktyèl la, sèvi ak lojisyèl simulation pou tcheke chemen zouti pou asire ke tout chemen yo te planifye kòrèkteman epi verifye rezilta yo pou redwi erè ak pèt ki pa nesesè.



8.Cutting zouti pou CNC D '
5-Machin CNC aks yo itilize materyèl zouti koupe menm jan ak 3-machin aks, men yo gen anpil amelyore estasyon zouti pou kenbe zouti ak kapasite pou chanje zouti. 5-Machin zouti aks la ekipe ak yon pyès otomatik oswa yon sistèm chanje palèt, ki diminye entèvansyon manyèl epi amelyore efikasite pwodiksyon milti-varyete ak ti pakèt. Magazin otomatik chanjman zouti anjeneral gen 60 a 120 estasyon zouti epi yo apwopriye pou desen konplèks.

Koupe seleksyon materyèl zouti
Chwazi bon materyèl zouti depann sou fòs, konduktiviti tèmik ak koyefisyan friksyon. Anjeneral, fòs materyèl zouti a ta dwe 40% a 60% pi wo pase materyèl pwosesis la. Materyèl zouti komen yo enkli:

Kabòn asye:pri ki ba, fasil disponib, lajman itilize pou pwosesis woutin, ki gen 0.6% a 1.5% kabòn.
Gwo vitès asye:Li gen gwo rezistans mete epi li souvan itilize pou pwosesis konplèks. Li gen tengstèn, chromium, molybdène ak kabòn asye.
Karbid:Apwopriye pou koupe ultra-wo vitès, gen gwo rezistans chalè epi li ka kenbe tèt ak tanperati jiska 1000 degre. Konpozisyon li gen ladan tengstèn, Titàn, ak Tantal.
Seramik:gen ekselan estabilite chimik ak gwo vitès, rezistans korozyon, sitou ki konpoze de nitrure Silisyòm ak oksid aliminyòm.
Lòt materyèl:tankou konsèy dyaman, nitrure bor kabòn oswa cermets, apwopriye pou kondisyon travay espesyal

9.Custom 5-Aks CNC Machining Sèvis

Kòm 5-aks CNC machining te vin de pli zan pli avantaje an tèm de presizyon, lis, ak pwodiktivite, demann mondyal la pou teknoloji machin sa a ap kontinye ogmante. Sepandan, pou pwodiksyon ti volim, li ka pri-entèdi pou achte yon 5-aks CNC machin kareman, epi aparèy sa yo ka pa totalman itilize lè demann pa souvan. Se poutèt sa, anpil gwo konpayi yo ak manifaktirè yo ofri sèvis CNC machining sou yon baz èdtan.
Frè yo pou 5-aks CNC D' sèvis yo varye selon kalite machin zouti ak bezwen D'. Tipikman, frè èdtan yo varye ant $50 ak $200. Atravè sèvis sa yo, kliyan yo ka Customize solisyon yo epi jwenn gwo presizyon manifakti pati pèsonalize san yo pa antrene gwo depans ekipman yo. Founisè sèvis yo pral bay opsyon machin fleksib ki baze sou bezwen espesifik ak plan pwodiksyon.
